FENNER DUNLOP UTILIZEAZĂ TEHNOLOGIA FAST PENTRU EXTINDEREA CAPACITĂȚII DE PRODUCȚIE

FENNER DUNLOP UTILIZEAZĂ TEHNOLOGIA FAST PENTRU EXTINDEREA CAPACITĂȚII DE PRODUCȚIE

Exemplu de bună practică a unei cooperări între partenerul RAPID HydroSmart Australia și Fenner Dunlop

SITUAȚIE INIȚIALĂ:

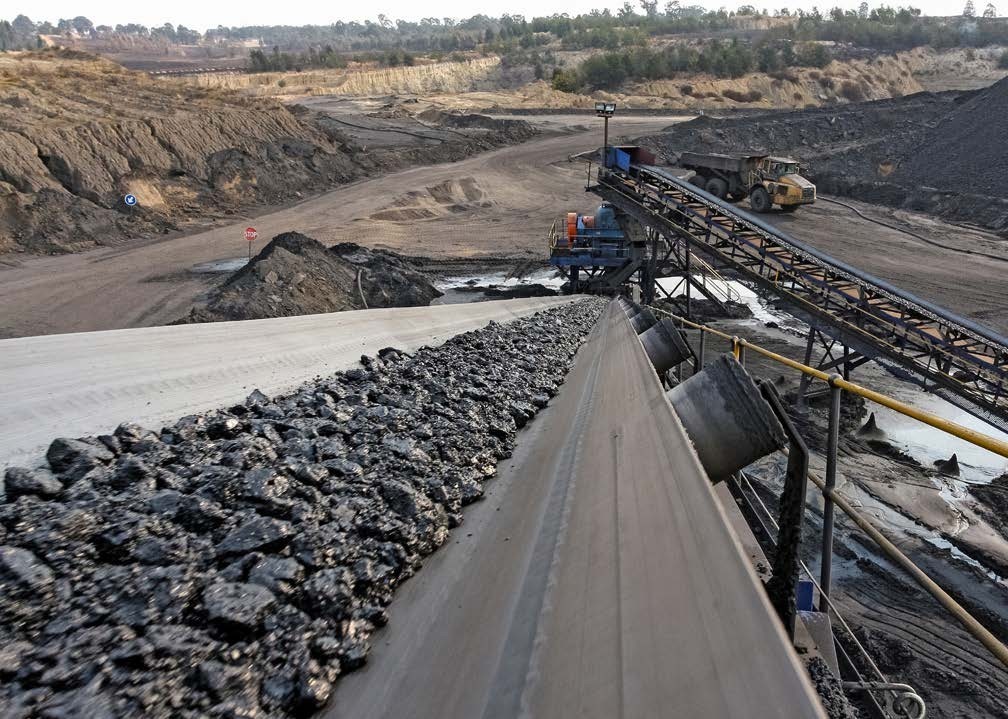

Pentru a modela cu exactitate extinderea instalației de producție pentru o a treia linie de producție de benzi transportoare, Fenner Dunlop a avut nevoie de o reproiectare integrală pentru a evalua procesul de conducte existent pentru producția de abur și proiectarea și capacitatea conductelor de apă de răcire. Revizuirea sistemului a necesitat o măsurare exactă a debitului de apă de răcire pe liniile de alimentare și de retur și a capacității de producție de abur pentru întreaga instalație.

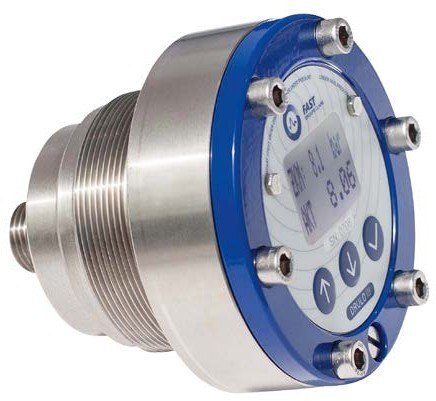

DRULO III

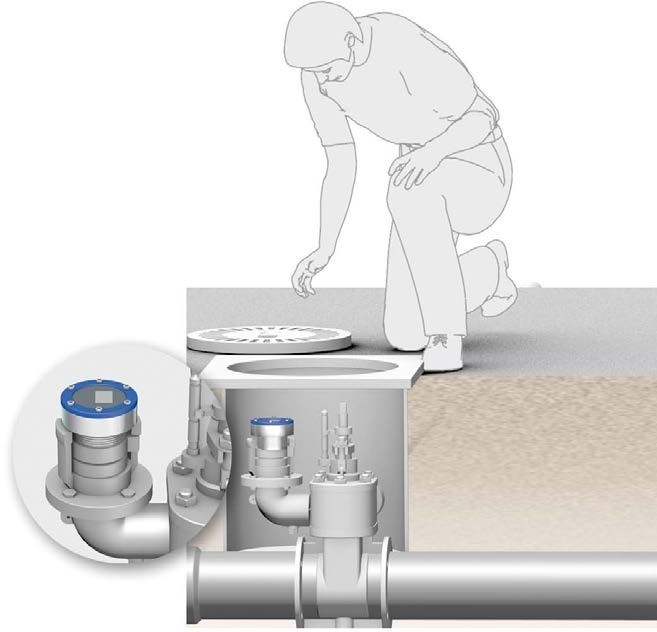

FAST Drulo III este un dispozitiv de măsurare a presiunii și temperaturii cu înregistrator de date integrat, care permite o monitorizare precisă datorită măsurătorilor controlate cu ajutorul evenimentelor sau timpilor. 1,8 milioane de valori de măsurare pot fi salvate și afișate prin intermediul aplicației Drulo App sau prin Bluetooth pe orice tabletă sau smartphone.

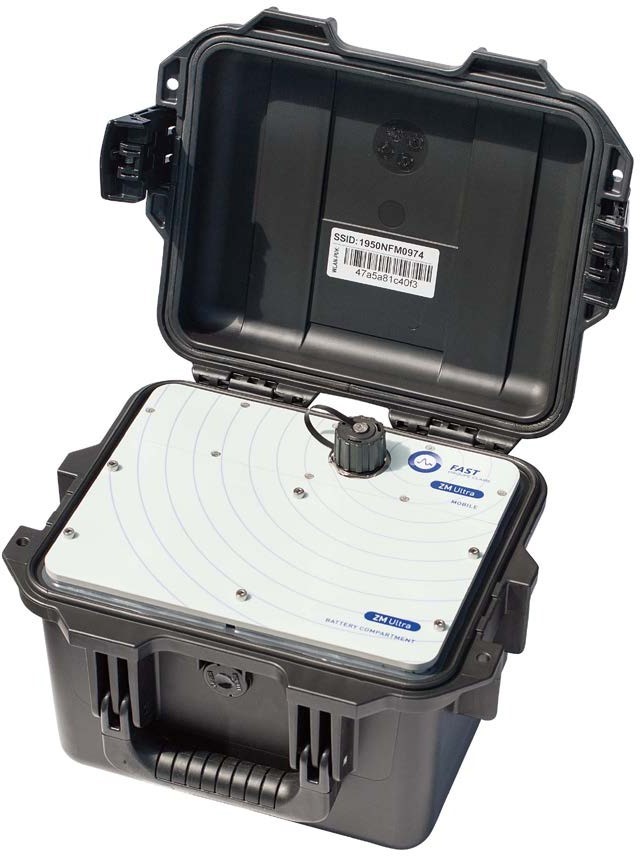

ZM ULTRA

Măsurarea cu ultrasunete a debitului cu ajutorul ZM Ultra funcționează pe conducte pline din orice material obișnuit de conducte. Datele măsurate pot fi transferate prin intermediul interfeței WIFI, GSM sau USB și sunt ușor de utilizat cu orice terminal compatibil WIFI.

ZM Ultra are un acumulator interschimbabil cu o durată de viață extrem de lungă, fiind adecvat atât pentru măsurători de scurtă durată, cât și de lungă durată

PROCEDURA:

Utilizând dispozitivul de măsurare a debitului cu ultrasunete FAST ZM Ultra, testarea și măsurarea debitelor de apă de răcire și a capacității de producție a aburului au fost efectuate în timp ce uzina era în plină activitate de producție, fără întreruperea producției.

Proiectarea și capacitatea instalației existente, precum și debitele au fost testate cu ajutorul debitmetrului cu ultrasunete FAST ZM Ultra, iar datele privind presiunea activă au fost colectate cu ajutorul aparatelor digitale de înregistrare a presiunii FAST Drulo III. S-a efectuat o analiză cuprinzătoare a datelor ciclurilor de producție în timpul perioadelor de vârf și de staționare pentru a identifica consumul precis, variațiile de temperatură, intervalele de presiune de funcționare și orice restricții de debit.

REZULTAT:

Pe baza datelor și informațiilor colectate cu ajutorul tehnologiilor FAST ZM Ultra și FAST Drulo III, a fost realizată o reproiectare completă a proceselor de condensare a aburului, de retur, de stocare și de alimentare cu apă de răcire, cu dimensionarea revizuită a conductelor și performanța pompelor pentru a îmbunătăți eficiența generală a sistemului. Utilizând datele provenite din tehnologiile FAST, modificările de proiectare au facilitat o extindere la toate cele 3 linii de presare care funcționează în paralel, fără nicio pierdere de energie în niciuna dintre linii.

DRULO III

Date tehnice

Dimensiuni	98 mm Ø Înălțime: 100 mm (105 mm cu șuruburi)
Intervale de presiune	0 – 20 bari (alte intervale la cerere)
Interval de temperatură	-15 până la +40°C interval de măsurare a senzorului de temperatură -20 până la +55°C depozitare și utilizare
Precizie	+/- 0,1% FS
Rezoluție	+/- 0,005% FS, de ex. 1 mbar pentru intervalul de 20 bari
Intervale de măsurare	reglabil de la 1 secundă până la 24 de ore 10 valori pe secundă pentru măsurarea controlului evenimentelor
Afișare timp real	măsurarea precisă cu cuarț care indică ora și data. Timpul pentru începerea eșantionării datelor este reglabil.
Capacitate memorie	1.800.000 de valori numai pentru datele de presiune 1.200.00 avlori pentru presiune și temperatură
Tip de memorie	memorie FLASH care nu poate fi modificată datele legate de măsurare rămân salvate chiar și în caz de defecțiune a bateriei.
Interfață	Bluetooth, datele măsurate pot fi descărcate chiar și în timpul unui eveniment de măsurare. Programarea prin intermediul tastelor tabletă sau cu membrană (afișaj)
Identificare	fiecare înregistrator are un număr de serie individual
Afișaj	LCD cu capacitate grafică 102 x 64 Pixeli
Senzor de măsurare	senzor piezoelectric de lungă durată, cu senzor de temperatură integrat, compensat prin temperatură
Alimentare cu energie	Acumulator cu litiu de 3,7 V/2,6 Ah, încărcabil prin stația de încărcare (stație de încărcare unică sau cu 6 încărcări) Un ciclu de încărcare durează 2,5 milioane de valori măsurate
Materiale	carcasă din aluminiu; piesele în contact cu mediul sunt fabricate din oțel inoxidabil
Clasa de protecție	IP 68 (48 ore, 2 metri)
Conexiune	Filet standard de ½ inch, gheară DIN-hidrant (lipită sau detașabilă)

ZM ULTRA MOBILE

Date tehnice

Principiu de măsurare	Timp de tranzit cu ultrasunete (timp de zbor)
Alimentare cu energie	• 2x baterie reîncărcabilă 12 V/15 Ah, plumb-gel • Încărcător 100-240 V AC/50…60Hz/50 VA
Temperatură de funcționare	-20°C … +50°C
Temperatura de depozitare	-20°C … +70°C
Umiditate max.	90%, fără condensare
Afișaj	LED de stare (RGB)
Număr de căi	2
Intrări	• 2 x 0/4 – 20 mA (activ/pasiv) • 1 x 0/4 -20 mA (pasiv) • 1 x intrare digitală activă • 1 x priză de conectare pentru adaptor de alimentare sau sursă de alimentare alternativă
Ieșiri	• 1 x ieșire analogică 0 – 10 V • 1 x ieșire digitală fără potențial ca SPDT/bistabil • 1 x USB pentru citirea valorii prin stick USB
Ciclu de depozitare	5 secunde – 60 minute, timp-ciclic sau bazat pe evenimente
Memorie de date	memorie internă, 182.398 cicluri de măsurare egale cu 1,5 ani cu interval de măsurare de 5 minute
Transmiterea datelor	• Stick USB • WLAN • GPRS/UMTS/LTE
